Správne uzemnenie fotovoltiky ochraňuje pred úrazom elektrickým prúdom, predchádza poškodeniu zariadení a znižuje riziko požiaru pri poruchách či údere blesku. Vysvetlíme vám, prečo je uzemnenie fotovoltiky nevyhnutné, ako sa vykonáva, akú úlohu pri ňom zohráva umiestnenie domu a bleskozvod, kto by ho mal realizovať.
Kto by mal vykonávať uzemnenie fotovoltiky?
Uzemnenie fotovoltaiky jekľúčová súčasť každej fotovoltickej inštalácie. Nielenže zabezpečuje správnu funkciu systému, ale chráni aj dom pred bleskom. Keďže ide o elektrické zariadenie napojené na sieť, zákon vyžaduje, aby montáž vykonával kvalifikovaný elektrikár s platným osvedčením.
Do vlastnoručnej inštalácie by sa nemal púšťaťani zručný domáci majster. Nesprávne uzemnenie môže byť neúčinné, dokonca nebezpečné, a ohroziť drahé technológie. Navyše, bez odbornej kontroly vámpoisťovňa nemusí uznať náhradu škody. A niektoré komponenty, ako zvody prepätia (ochranné prvky, ktoré zachytia náhle výkyvy napätia), musí montovať certifikovaný technik, inakprídete o záruku.
Ak si chcete byť istí, že všetko prebehnepodľa platných noriem, spoľahnite sa na VSE.V cene fotovoltického systému získate aj odbornú montáž. Ide o investíciu, ktorá ochráni celú technológiu aj váš dom.
Výnimkou sú len malé ostrovné systémy do 12 V, napríklad na chate alebo v karavane. Tie si viete zapojiť aj sami. Pri bežnej domácej fotovoltike to všakneriskujte.
Do vlastnoručnej inštalácie by sa nemal púšťaťani zručný domáci majster. Nesprávne uzemnenie môže byť neúčinné, dokonca nebezpečné, a ohroziť drahé technológie. Navyše, bez odbornej kontroly vámpoisťovňa nemusí uznať náhradu škody. A niektoré komponenty, ako zvody prepätia (ochranné prvky, ktoré zachytia náhle výkyvy napätia), musí montovať certifikovaný technik, inakprídete o záruku.
Ak si chcete byť istí, že všetko prebehnepodľa platných noriem, spoľahnite sa na VSE.V cene fotovoltického systému získate aj odbornú montáž. Ide o investíciu, ktorá ochráni celú technológiu aj váš dom.
Výnimkou sú len malé ostrovné systémy do 12 V, napríklad na chate alebo v karavane. Tie si viete zapojiť aj sami. Pri bežnej domácej fotovoltike to všakneriskujte.
Prečo potrebujete uzemniť fotovoltickú elektráreň?
Bezpečnosť a ochrana pred úrazom
Uzemnenie fotovoltiky znamená, ževšetky kovové časti systému sú prepojené so zemou. Takto sa pri prepätí (náhle zvýšenie napätia v sieti, ktoré môže poškodiť elektroniku), poruche alebo skratu elektrinabezpečne odvedie– namiesto toho, aby prešla cez človeka alebo poškodila citlivú elektroniku.
Predstavte si situáciu, že dôjde kprerazeniu izoláciea napätie sa dostane na kovový rám solárneho panela. Ak je rám správne uzemnený,prúd odtečie do zeme a istič alebo chránič sa okamžite vypne. Predídete tým nielen úrazu elektrickým prúdom, ale aj požiaru či poškodeniu domácich spotrebičov.
Predstavte si situáciu, že dôjde kprerazeniu izoláciea napätie sa dostane na kovový rám solárneho panela. Ak je rám správne uzemnený,prúd odtečie do zeme a istič alebo chránič sa okamžite vypne. Predídete tým nielen úrazu elektrickým prúdom, ale aj požiaru či poškodeniu domácich spotrebičov.
Ochrana pred bleskom
Pri búrke je kľúčové, aby mala solárna sústavavytvorenú bezpečnú cestu pre únik nadbytočnej elektriny. Práve uzemneniefotovoltických panelovspolu s bleskozvodom a zvodmi prepätia zaručí, že sa prúd bezpečne odvedie do zeme.
Takýto systém dokáže chrániť zariadenieaj pred blízkym úderom blesku. Naopak, neuzemnená fotovoltika je extrémne zraniteľná. Stačí jediný zásah a môže dôjsť k zničeniu panelov aj citlivej elektroniky v domácnosti.
Takýto systém dokáže chrániť zariadenieaj pred blízkym úderom blesku. Naopak, neuzemnená fotovoltika je extrémne zraniteľná. Stačí jediný zásah a môže dôjsť k zničeniu panelov aj citlivej elektroniky v domácnosti.
Zdroj: Bigstock.com
Požiadavky noriem
Podľa platných noriem musí byť kovová konštrukcia panelovpripojená na uzemňovaciu sústavu. Ak dom takúto svorku nemá, treba vytvoriť vlastný zemnič, teda kovový prvok (zvyčajne tyč alebo pás zakopaný v zemi), ktorý bezpečne odvedie prúd do pôdy.
Odpor tohto zemniča musí byťnižší než 10 ohmov(jednotka, ktorá vyjadruje, ako dobre elektrina prechádza do zeme, čím nižšie číslo, tým lepšie). Zemnič sa potom napojí navodič PEN,čo je spoločný kábel v starších elektroinštaláciách, ktorýslúži zároveň ako uzemnenieaj ako nulový vodič.
Odpor tohto zemniča musí byťnižší než 10 ohmov(jednotka, ktorá vyjadruje, ako dobre elektrina prechádza do zeme, čím nižšie číslo, tým lepšie). Zemnič sa potom napojí navodič PEN,čo je spoločný kábel v starších elektroinštaláciách, ktorýslúži zároveň ako uzemnenieaj ako nulový vodič.
Zdieľajte elektrinu z vašej fotovoltiky
Vďaka službe Správa zdieľania elektriny viete posunúť nespotrebovanú elektrinu vyrobenú vašou fotovoltikou tomu, koho si vyberiete. Môžete tak pomôcť rodine či priateľom znižovať ich náklady na elektrinu. Komukoľvek, kedykoľvek a bez obmedzenia množstva.
Kedy uzemnenie nestačí? Fotovoltiku často musí doplniť aj bleskozvod
Ak váš domstojí na kopci, v otvorenom priestore alebo vysoko nad okolím,riziko zásahu bleskom je výrazne vyššie. V takom prípade nestačí len uzemniť panely, bez kompletného bleskozvodu môže byť inštalácia fotovoltiky nebezpečná. Panely by sa totiž mohli stať najvyšším bodoma priamo prilákať blesk.
Vhusto zastavanej oblastialebo pri nižšom dome jeriziko menšie, no ochranu netreba podceniť ani tam. Aj blízky úder blesku vie cez elektrické vedenie spôsobiť prepätie apoškodiť systém. Odporúčame preto uzemnenie a prepäťové ochrany aj v menej rizikových lokalitách.
Vhusto zastavanej oblastialebo pri nižšom dome jeriziko menšie, no ochranu netreba podceniť ani tam. Aj blízky úder blesku vie cez elektrické vedenie spôsobiť prepätie apoškodiť systém. Odporúčame preto uzemnenie a prepäťové ochrany aj v menej rizikových lokalitách.
Zdroj: Bigstock.com
Ako správne uzemniť fotovoltiku?
Vďaka nášmu postupu uzemnenia fotovoltaiky budete vedieť skontrolovať kvalitu práce technika, zorientovať sa v odborných výrazoch a pochopiť, prečo uzemnenie rozhoduje o bezpečnosti celého systému.
1. Osadenie zemniča (uzemňovacej tyče alebo pásu)
Prvým krokom pri uzemňovaní jeinštalácia samotného zemniča, teda kovového prvku, ktorý zabezpečuje kontakt so zemou. Technik vyberie vhodné miesto v exteriéri, ideálne mimo oblastí s častou povrchovou vodou, no s dobrou vodivosťou pôdy. Tam zapichne uzemňovaciu tyč zpozinkovanej ocele alebo medi. Bežne sa používadĺžka okolo 2,4 metra, aby bol so zemou zabezpečený dostatočný kontakt.
Ak ide onovostavbu, technik môže využiť tzv.základový zemnič, ktorý sa inštaluje už pri stavbe domu priamo do základov. Ide o stabilnejší kontakt a výhodu v podobe trvalého prístupu.
Ak ide onovostavbu, technik môže využiť tzv.základový zemnič, ktorý sa inštaluje už pri stavbe domu priamo do základov. Ide o stabilnejší kontakt a výhodu v podobe trvalého prístupu.
2. Prepojenie kovových častí sústavy
Aby uzemnenie fungovalo správne, trebapoprepájať všetky kovové častisolárnej elektrárne – rámy panelov, nosné konštrukcie aj kryty rozvádzačov. Používa sa na tožltozelený medený vodič, zvyčajnes prierezom aspoň 6 mm². Ak nemáte na dome bleskozvod, radšej zvoľte hrubší kábel, napríklad 16 mm². Vodiče musia byť poriadne upevnené a odolné voči korózii, aby celé uzemnenie spoľahlivo fungovalo aj o niekoľko rokov.
3. Pripojenie k hlavnej uzemňovacej svorke (HUS)
Uzemňovací kábel od panelov sa napájana hlavnú uzemňovaciu svorku domualebo priamo na vodič PEN. Tým sa fotovoltika stane súčasťou uzemňovacej sústavy celej budovy. Ak už máte bleskozvod alebo uzemnené rozvody, panely sa jednoducho napoja na existujúci systém. Dôležité je nové uzemnenie vždy prepojiť s tým domovým. Ak by zostalo „osamotené“, môže to narobiť viac škody ako úžitku.
4. Kontrola a meranie uzemnenia
Keď je uzemnenie hotové, prichádza na rad jeho overenie. Technik pomocou špeciálneho prístroja zmeria, či odpor systému spĺňa normy, zvyčajne sa vyžaduje menej než 10 ohmov.
Zároveň skontroluje, či sú všetky spoje pevné a vodiče v poriadku. Výsledok zapíše do revíznej správy, ktorú si starostlivo odložte. Pravidelná kontrola uzemnenia a bleskozvodu sa odporúča každých pár rokov alebo podľa požiadaviek vašej poisťovne.
Zároveň skontroluje, či sú všetky spoje pevné a vodiče v poriadku. Výsledok zapíše do revíznej správy, ktorú si starostlivo odložte. Pravidelná kontrola uzemnenia a bleskozvodu sa odporúča každých pár rokov alebo podľa požiadaviek vašej poisťovne.

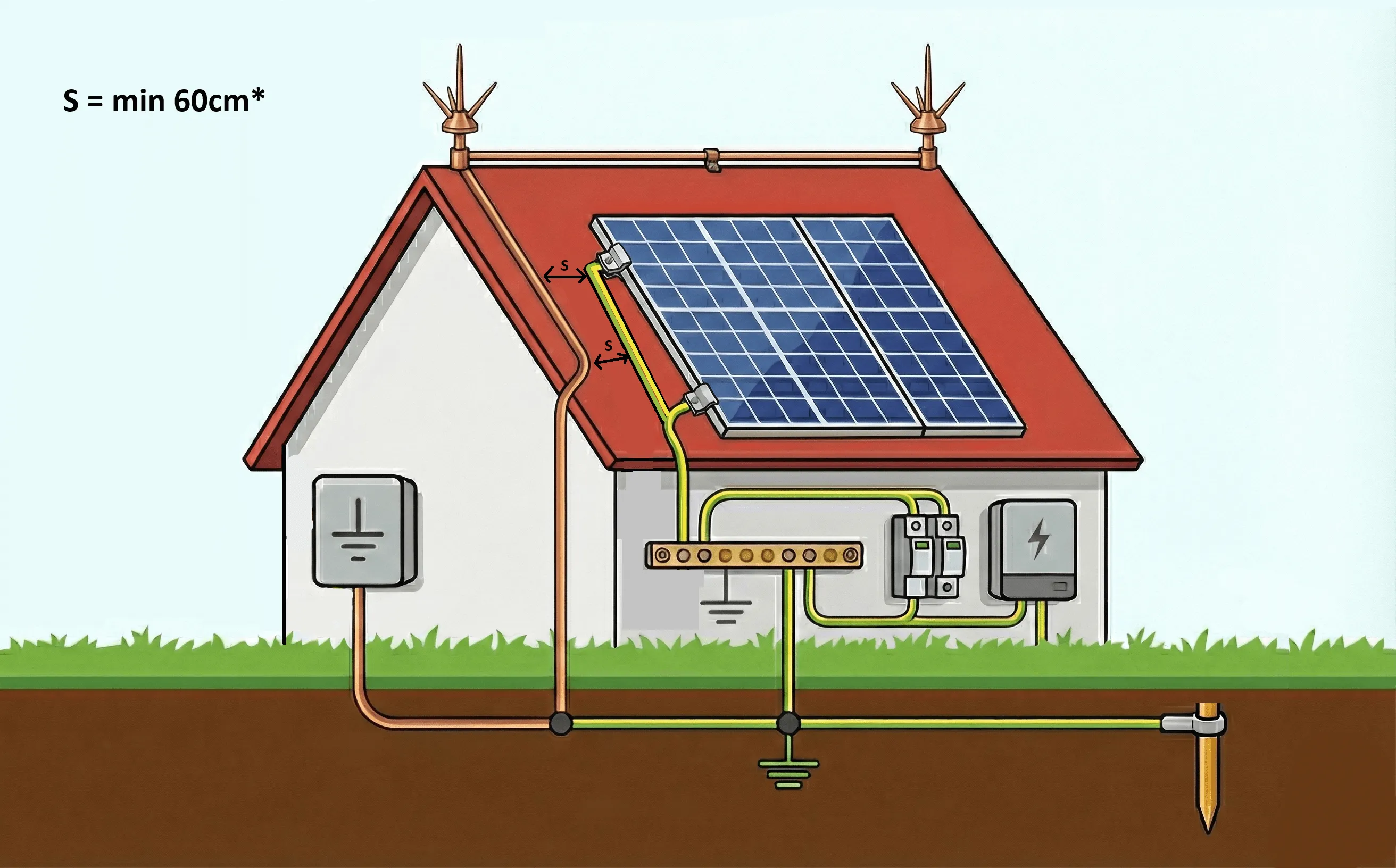

Zdroj: vlastné spracovanie - výhradne ilustračné účely, znázornenie nie je technicky správne
Čo robiť, ak už máte na streche bleskozvod?
Ak máte na dome nainštalovaný bleskozvod, primontáži fotovoltikytreba myslieť nabezpečnú vzdialenosť panelovod jeho častí. Ideálne je, aby panely ležali v tzv. chránenej zóne — teda aspoň60 cm od vodičov bleskozvodu, čím znížite riziko iskrenia alebo poškodenia. V takom prípade ich nemusíte spájať s bleskozvodom, stačíklasické uzemneniedo hlavnej uzemňovacej svorky.
Ak sa však panely musia umiestniť bližšie (napríklad kvôli malej streche), treba ich rámpripojiť priamo k zvodom bleskozvodu, aby mal bleskový prúd kontrolovanú cestu. Toto riešenie je menej ideálne a zvyšuje riziko poškodenia pri zásahu.

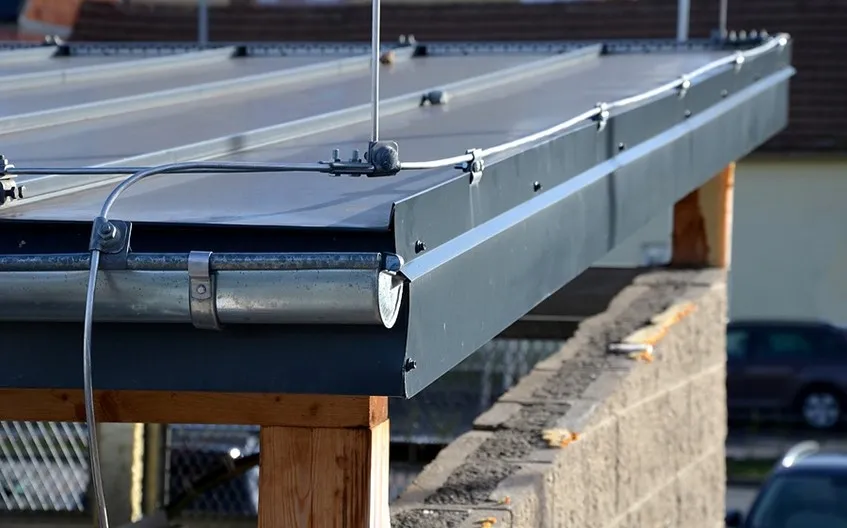

Prikovových strecháchmusíte uzemniť ajkonštrukciu panelov a prepojiť ju s bleskozvodom. Ak by zostali oddelené, môže sa medzi nimi pri búrke vytvoriť napätie, ktoré spôsobí iskru alebo poškodí systém.
Ak sa však panely musia umiestniť bližšie (napríklad kvôli malej streche), treba ich rámpripojiť priamo k zvodom bleskozvodu, aby mal bleskový prúd kontrolovanú cestu. Toto riešenie je menej ideálne a zvyšuje riziko poškodenia pri zásahu.
Prikovových strecháchmusíte uzemniť ajkonštrukciu panelov a prepojiť ju s bleskozvodom. Ak by zostali oddelené, môže sa medzi nimi pri búrke vytvoriť napätie, ktoré spôsobí iskru alebo poškodí systém.
Uzemnenie chráni technológiu aj dom
Uzemnenie fotovoltaiky síce nie je na prvý pohľad vidieť, no jehovýznam netreba podceňovať. Práve ono môže v kritickej chvíli, pri skrate či údere blesku, rozhodnúť o tom, či budevaša technológia a dom v bezpečí. Ak sa navrhne a zrealizuje správne, bude spoľahlivo fungovať dlhé roky. Preto k nemupristupujte zodpovednea vždy podľa noriem. Táto „neviditeľná“ súčasť systému je jednou z najdôležitejších.
